導輪式測斜儀
測斜儀前端敏感元件是由接近零溫度系數的熔融石英玻璃制成，具有精度高，穩定性好，重復性高，漂移小，熱穩定性高等優點。原來主要用于航天器上導航，近些年由于成本下降，用于測斜儀，按軍工生產標準生產，可靠性高，密封性能好，維修攜帶方便。并且高智能型電子測斜儀可以接入北斗星空自動化監測系統，同北斗星空其他智能型傳感器一樣實現無線遠程監控。
主要特點：
BD-CX60系列高智能型滑輪式固定測斜儀實際上是重力加速度計，測量地球引力在測量方向上的分量。測斜探頭已固定在外置測斜管內，當探頭隨測斜管一起發生傾斜時通過讀數儀或自動化采集系統可以直接讀出傾斜的角度，并同時測量X/Y/Z三個方向。能明確測出測點的傾斜方向與傾斜角度；并可直接掛接總線系統進行自動化數據采集。
技術參數：
|
技術指標 |
|

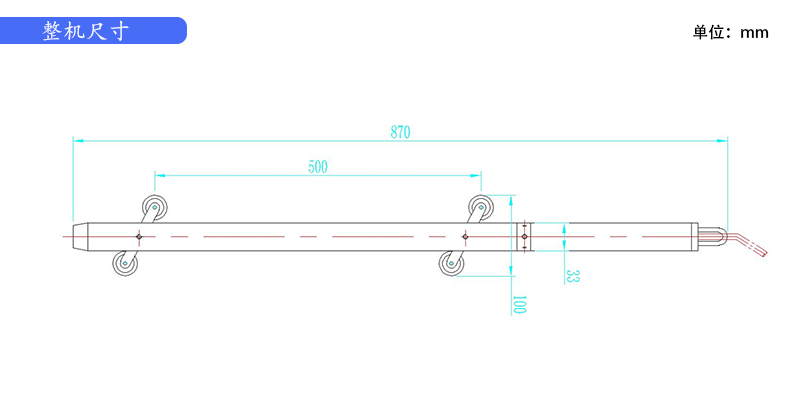

整機尺寸和電氣特征 |
||
|
量程 |
±90°（X/Y/Z軸） |
|
功耗（典型值） |
20mA（﹢12V） |
|
分辨率 |
0.01° |
|
輸入電壓 |
9V~24V（建議12V） |
|
精度 |
±0.01° |
|
環境適應性 |
|
|
啟動時間 |
＜2s |
|
溫度 |
工作溫度-20℃ ~ +85℃ 存儲溫度-20℃ ~ +90℃ |
|
輸出參數 |
X/Z/Y三軸絕對角度及調零后相對角度 |
|
防護等級 |
可水下50m長期工作 |
|
輸出信號 |
北斗自定義485協議 |
|
|
|
|
配線 |
0.37×2×2 雙絞屏蔽水工電纜 |
|
|
|
