振弦式傳感器的敏感元件是一根金屬鋼弦，它與傳感器受力部件連接固定，利用鋼弦的自振頻率與鋼弦所受到的外加張力關系式測得各種物理量。下面和北斗一起了解一下應變計分類及工作原理。

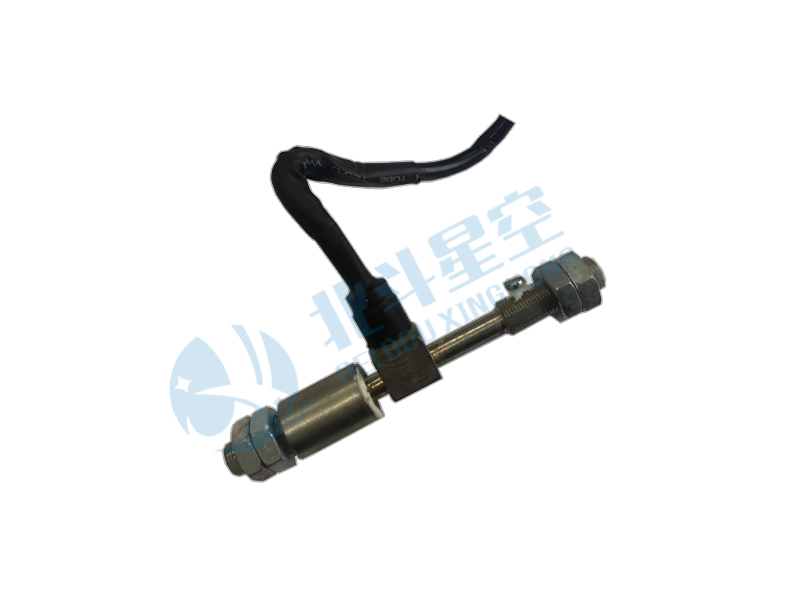

　　振弦式表面應變計

　　振弦式表面應變計主要用于鋼結構、混凝土結構的表面應變監測，如管線、鋼結構橋梁、混凝土橋梁、樁基等。振弦式表面應變計直接輸出頻率信號，具有抗干擾能力強、受電參數影響小、零點漂移小、受溫度影響小、性能穩定可靠等特點。

　　振弦式內埋應變計

　　振弦式內埋應變計主要用于混凝土結構的內部應變監測，其長期埋設于橋梁、樁基、支撐、隧道襯砌、水工建筑等結構物內部。振弦式內埋應變計直接輸出頻率信號，具有抗干擾能力強、受電參數影響小、零點漂移小、受溫度影響小、性能穩定可靠等特點。

　　應變計工作原理：

　　應變計主要由夾弦器、鋼弦、線圈以及安裝頭組成(如圖3)，其中鋼弦通過夾弦器與兩端支座相連，鋼弦上被預加一定張力固定于傳感器內。根據經典弦原理，當弦長一定時，鋼弦固有頻率的平方同弦的張力成正比關系，而鋼弦的張力同鋼弦的應變成正比關系，也就是說鋼弦固有頻率的平方同鋼弦的應變也成正比關系。當被測結構物由于外力作用產生形變，并通過應變計兩端安裝頭傳遞至鋼弦使其應變量發生變化，從而導致鋼弦固有頻率亦隨之改變。通過測量鋼弦頻率的變化，即可得知被測結構物的應變變化量。

　　以上就是北斗整理出來的關于應變計分類及工作原理。想了解更多相關資訊，歡迎持續關注。
